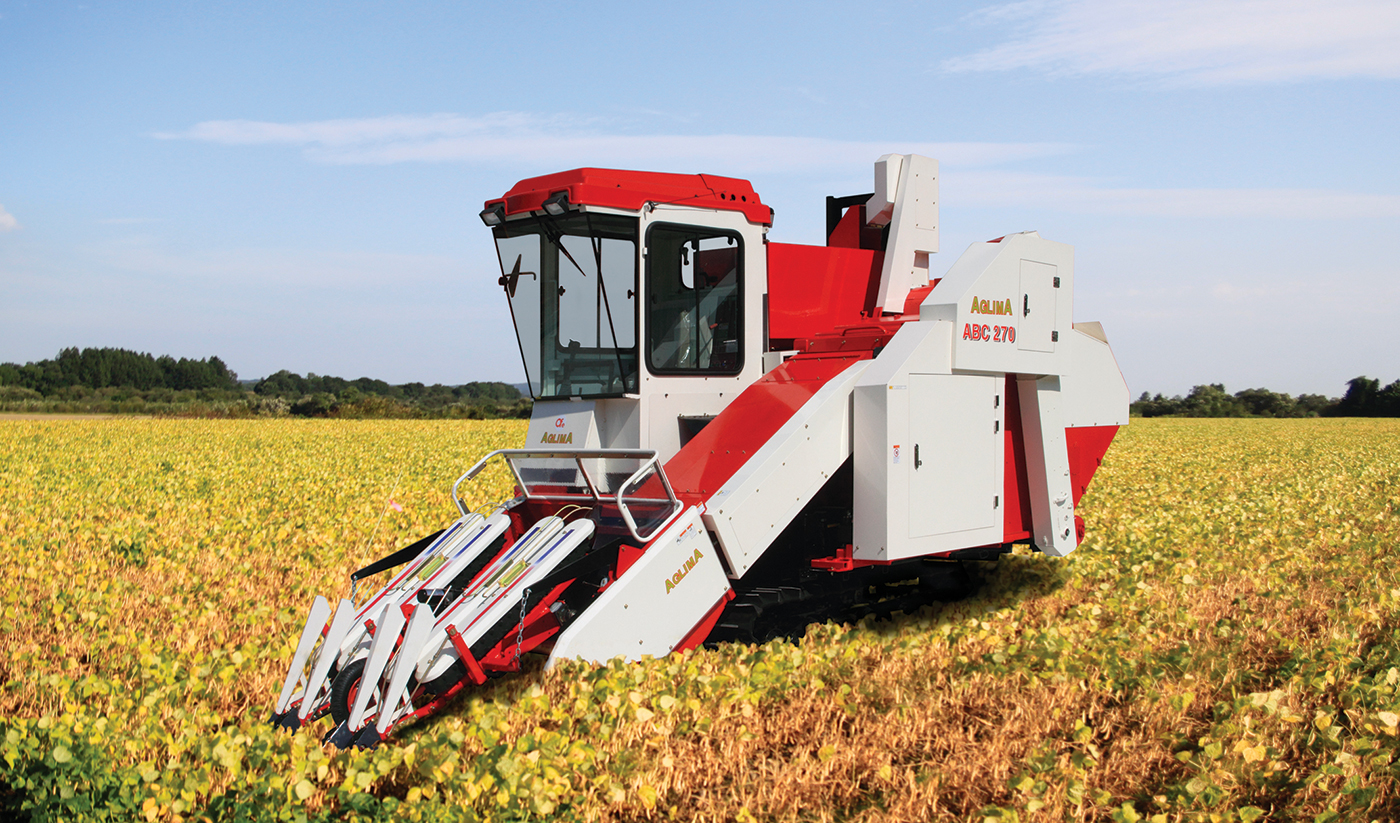

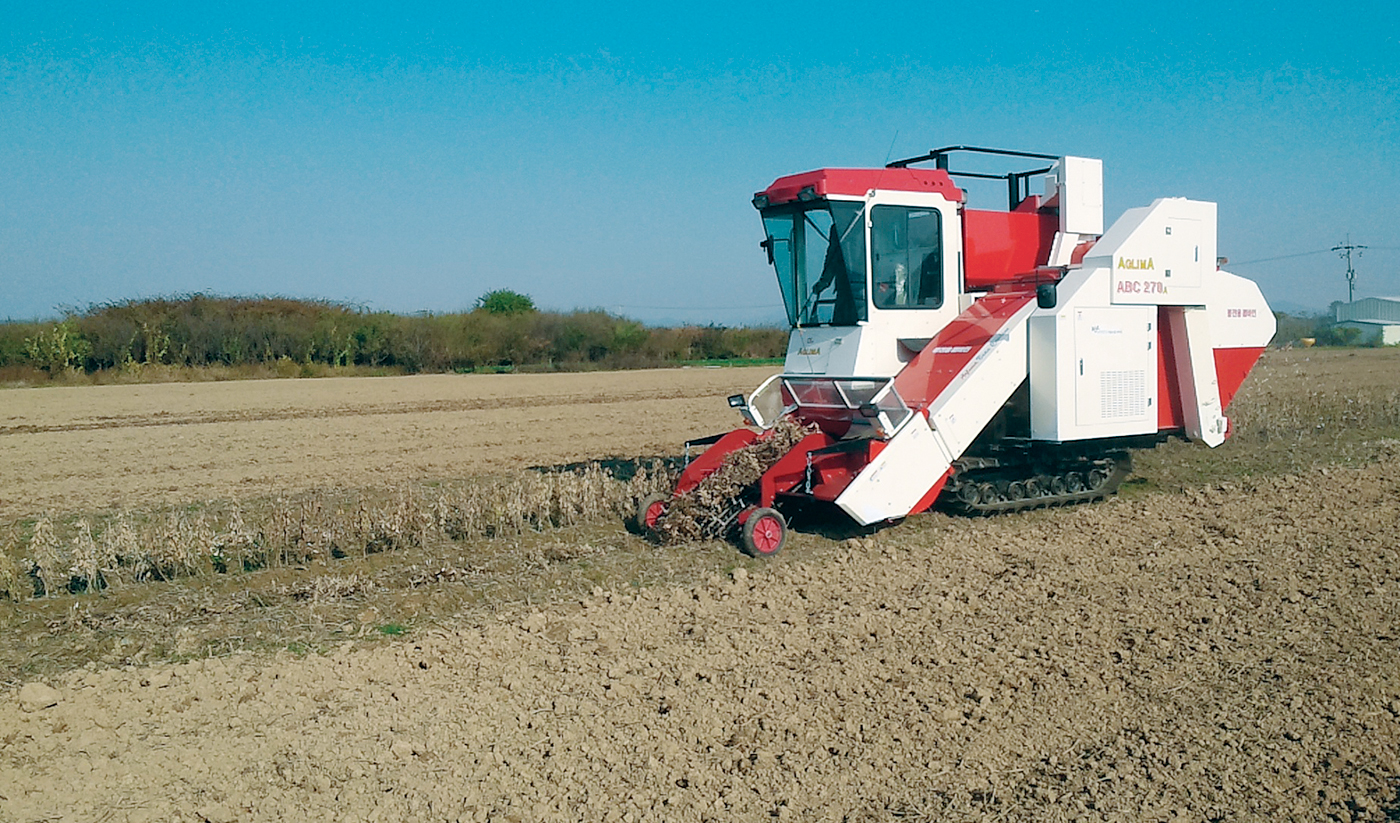

탁월한 선별과 우수한 탈곡처리능력 자주식 콩수확 콤바인 ABC 270시리즈
제품 개요
농촌진흥청 신기술 농업기계 지정 제2015-1호
ABC 270P 수집형
ABC 270 기본형
ABC 270R 릴타입
ABC 270P 수집형
ABC 270 기본형
제품 특징

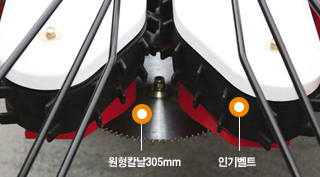

예취부
원형칼날(305mm X 2개)방식
- 예취부(원형칼날 절단방식)의 특징
-
- 돌기형 인기벨트가 공대를 세워서 잡고 고속회전으로 원형 칼날이 작물의 밑부분(줄기)만 절단하는 방식
- 콩대만을 절단하여 이송, 탈곡시키므로 잡초나 흙과 같은 이물질을 끌어 올리지 않아 콩의 상품성이 우수함
- 절단, 이송시 충격이 적어 탈립소실이 현저히 낮음
- 예취칼의 높낮이 조정은 전동실린더로 간편하게 조절 가능

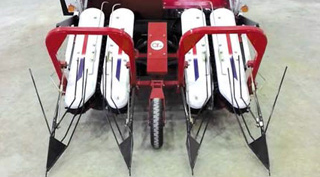

- 간편한 조간거리 조절장치
-
- 최소 66cm에서 최대 86cm까지 조간거리를 유압으로 무단 조절

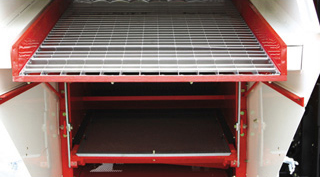

흔들채
- 흔들채의 특징
-
- 보통형 콤바인의 약 1.5배 용량으로 탁월한 선별 및 탈곡 처리 능력
- 특수처리한 목재를 사용하여 철강제보다 탁월한 내충격성, 내진성 확보(진동흡수가 좋고 반영구적임)
- 상부와 하부의 흔들채가 동시에 작동하여 정선능력이 탁월함(2중 흔들채 구조)

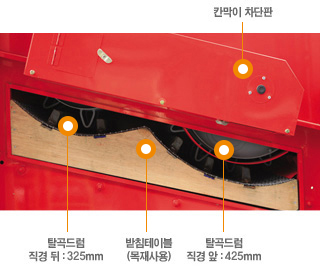

탈곡부
- 탈곡부 특징
-
- 2단 경사(복통형)방식
- 탈곡드럼 직경 뒤 : 325mm / 직경 앞 : 425mm
- 받침테이블(목재 사용)

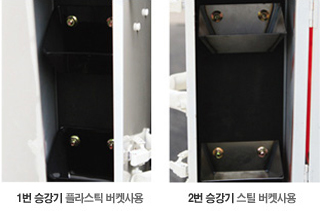

승강기
- 승강기 특징
-
- 버켓식 승강기 : 콩의 손상을 방지하고 막힘없는 확실한 이송처리
- 1번 승강기 : 플라스틱 버켓 사용
- 2번 승강기 : 스틸 버켓 사용

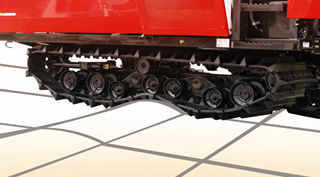

주행부

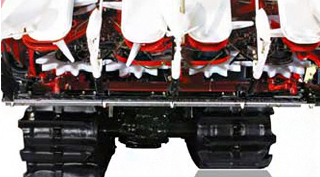

- 차체 수평자동 제어장치 기본장착
-
- 굴곡이 심한 장소에서도 안전한 작업 가능
- 더들 이퀄라이저 채택
-
- 크롤러에 이퀄라이저를 더블로 채택, 요철에도 적은 흔들림
주요 제원
| 모델 | ABC 270 (기본형) |
ABC 270R (릴 타입 부착) |
ABC 270P (수집 장치부착) |
|||
|---|---|---|---|---|---|---|
| 엔진 | 형식 | 직립수냉식 4사이클 디젤엔진 | ||||
| 형식명 | D 3400T-KC_4(국제종합기계) | |||||
| 총배기량 | cc | 3409 | ||||
| 출력 / 회전수 | ps(kW)/rpm | 70(51.5)/2600 | ||||
| 기체 크기 |
전장 | mm | 6250 | 6100 | 6050 | |
| 전폭 | mm | 2400 | ||||
| 전고 | mm | 2940 | ||||
| 중량 | kg | 4260 | 4300 | 4150 | ||
| 주행부 | 연료탱크 용량 | ℓ | 65 | |||
| 크롤러(폭x접지장) | mm | 450x1500 | ||||
| 크롤러 중심거리 | mm | 1025 | ||||
| 변속방식 | 유압식 무단변속 HST | |||||
| 부변속 단수 | 3단 | |||||
| 주행속도 | 전진 | m/s | 0 ~ 2.5 | |||
| 후진 | m/s | 0 ~ 2.5 | ||||
| 예취부 | 예취폭 또는 조수 | mm, 조 | 2조 | 2000 | 2조 | |
| 예취 방식 | 회전날 형(톱니형) | 왕복통 날 형 | (수집형) | |||
| 탈곡부 | 탈곡 방식 | 2단 복통형 방식 | ||||
| 탈곡통 경 | mm | 앞 : 425, 뒤 : 325 | ||||
| 곡물탱크 | 탱크 용량 | ℓ | 600 | |||
| 배출방식 | 유압식 리프트업 배출 | |||||
| 작업능률 (a/h) | a/h | 30 ~ 35 | ||||
