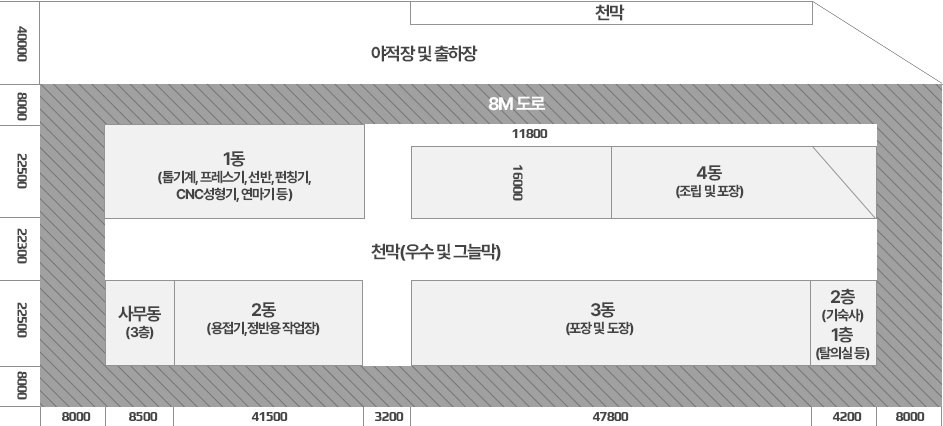

레이아웃
설비현황

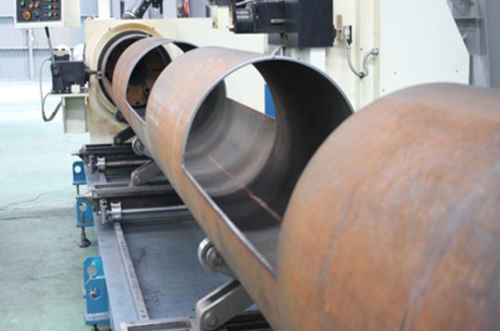

Pipe Cutting Machine
- 모델규격사양
- Anypipe 3000 / ~Φ1300 X 9000L / 50t
- 장비개요
- 3000 / ~Φ1300 X 9000L / 50t 파이프 개선 가공 가능한 6축반 자동장비로 중심축에서 벗어난 가공이 가능하며 사각 파이프도 가능함
- 용도
- 플랜트 및 산업용 파이프 형상 가공
Φ1300 이하의 파이프 가공

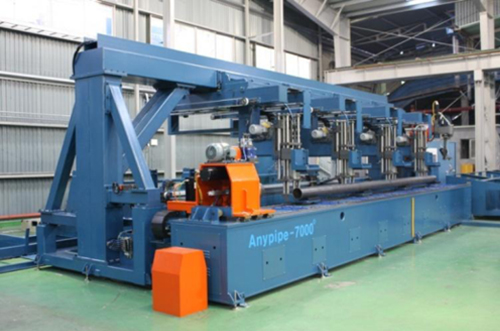

Pipe Cutting Machine
- 모델규격사양
- Anypipe 7000 / ~ 400 X 700L / 25t
- 장비개요
- Autofeeding 장치를 이용하여 파이프를 자동으로 공급하면서 형상가공, 가공 후 언로딩부에서 제품을 적재하는 무인 자동화 개념을 넣은 장비로 대량 생산을 위한 특수장비
- 용도
- 플랜트 및 산업용 파이프 형상 가공
일반산업용 파이프 가공

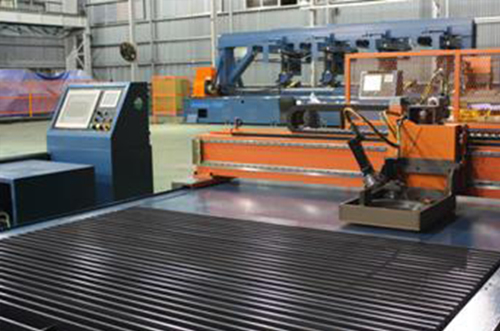

Plate Cutting Machine
- 모델규격사양
- Anypipe 2000 / ~ 400 X 30,000L / 50t
- 장비개요
- 1헤드 타입의 6축 평판 50t 개선작업이 가능한 설비로 박판 및 후판 작업 가능
- 용도
- 플랜트 및 산업용 파이프 형상 가공
일반산업용 파이프 가공
대형 박판 후판 작업

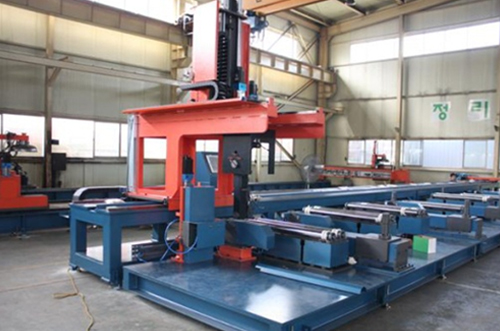

Beam Cutting Machine
- 모델규격사양
- Anypipe 900 / ~ 900 X 400 X 12,000L
- 장비개요
- 빔 개선 가공이 가능한 S축 형상 가공장비
- 용도
- 플랜트용 빔 가공
일반산업용 파이프 가공
조선용빔 가공
주요설비리스트
주요설비
| 구분 | 설비명 | 수량 | 사양 | 비고 |
|---|---|---|---|---|
| 전기 | 150KW | 공용 | ||
| 주요설비 | 천정크레인 | 4대 | 2.8 ton | |
| 천정크레인 | 2대 | 5 ton | ||
| 천정크레인 | 3대 | 10 ton | ||
| 천정크레인 | 2대 | 20 ton | ||
| 겐트리 크레인 | 2대 | 20 ton | ||
| 플라즈마 파이프 절단기 | 1대 | 직경 800mm X 16m | 반자동 | |
| 플라즈마 파이프 절단기 | 1대 | 직경 200mm X 10m | 자동 | |
| 플라즈마 에이치 빔 절단기 | 1대 | 500 X 100 X 500 | 개선 | |
| 플라즈마 평판 절단기 | 1대 | 4m X 25m | 개선 | |
| 톱기계 | 2대 | |||
| 프레스기 | 4대 | |||
| 펀칭기 | 1대 | |||
| 밀링기 | 1대 | |||
| Cutting Machine | 1대 | HC-16H-405M | ||
| 용접기 | 다수 | 500A, 650A, 15kW | ||
| 쇼트기 | 1대 | |||
| 도장설비 | ||||
| 4동무동력크레인 | 1대 | |||
| 연마기 | 2대 | |||
| CNC성형기 | 다수 | |||
| 콘베어열처리 | 1기 | |||
| 지게차 | 5대 |
플랜트 설비
| NO | 설비명 | 규격 | Project Location | 제작처 | 비고 | ||||
|---|---|---|---|---|---|---|---|---|---|
| TABLE | X(좌우) | Y(상하) | Z(전후) | TOOL | |||||
| 1 | H-MCT | HM800 | 800 | 1,252 | 1,000 | 1,000 | 120T | DOOSAN | 6P |
| 2 | H-MCT | HM800 | 800 | 1,252 | 1,000 | 1,000 | 120T | DOOSAN | 2P |
| 3 | H-MCT | H-630 | 630 | 1,000 | 800 | 750 | 40T | 마작 | 2P |
| 4 | V-MCT | Mynx650/50 | 650 | 1,300 | 650 | 825 | 24T | DOOSAN | |
| 5 | 수직선반 | 550V | 550 | 770 | 770 | DOOSAN | 쌍축 | ||
| 6 | CMM(3차원) | MHB152010N | 1,500 | 2,000 | 1,000 | 5 | (주)덕인 | ||
| 7 | 기타 | 범용선반 | 통일 | ||||||
계측기
| 설비명 | 수량 |
|---|---|
| Cylinder gage | 33 |
| Dial gage | 39 |
| Micro meter | 34 |
| Caliper | 18 |
| Test indicator | 5 |
| Height gage | 4 |
| Surface roughness | 1 |
| Pressure gage | 10 |
| R-gage | 1 |
| Durometer | 1 |
| Thickness gage | 1 |
| Others | 24 |
